alps編碼器接線及操作注意事項有哪些
編碼器大家對其也是較為熟悉的,alps編碼器特點:體積小、結構緊湊、質量輕等。alps編碼器內部采用ASIC器件,性能方面可靠性高、壽命長等,大家對alps編碼器表面知識只是了解一部分,那么對于一些技術方面的知識點我們大家可能對其就了解的不多,例如alps旋轉編碼器型號如何正確選擇、alps編碼器接線及使用過程注意哪些事項等問題,那今天接下來小編帶大家深入探討alps編碼器接線及操作注意事項有哪些,詳細內容如下。

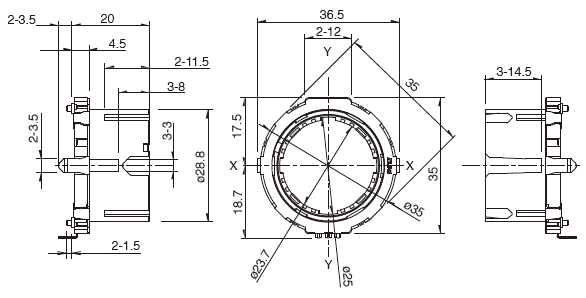

alps編碼器EC35A參考圖紙
alps編碼器安裝及接線方法
第一步驟:首先拆卸掉alps編碼器上蓋周邊的包裝紙,露出空心軸。
第二步驟:接下來將alps編碼器推入曳引機的定位孔中,讓錐軸與錐孔緊密吻合。M5x50的內六角螺釘穿入錐軸的中心孔與曳引機錐孔緊固,緊固力矩要求在5-5.5Nm,確保錐軸與錐孔同心。
第三步驟:然后順時針旋緊脹環(huán)緊固螺釘,緊固力矩一般要求最好在0.6-0.8Nm,確保脹環(huán)被可靠的固定。
第四步驟:最后蓋上alps編碼器上蓋,然后連上接線即可完成安裝。
alps編碼器注意事項
1.安裝或拆卸alps編碼器時,一定要通過端子對編碼器線進行插、拔等操作,嚴禁直接拽、拉編碼器線,以免alps編碼器的線芯被拉斷。
2.禁止alps編碼器在裝配、使用操作過程中,帶電插、拔編碼器連接線等。
3.禁止在alps編碼器工作把手指接觸編碼器針腳或電路板。
4.非專業(yè)操作技術人員,嚴禁拆卸或安裝alps編碼器。
5.應盡量避免alps編碼器連接線之間的反復插拔。
上方小編講的alps編碼器接線及操作注意事項等內容都是比較全面的,大家是否對alps編碼器的知識有更進一步的認識,不管怎說都好,希望都能對一些剛接觸alps編碼器的人員有所幫助。
