松下電位器的種類區分和型號選擇
時間:2020-04-02
摘要：松下電位器的種類是比較多的，主要可以分為三類：合成膜電位器、繞線電位器、有機實體電位器等。合成膜電位器是在絕緣基體上涂上一層合成碳膜，經過加溫聚合后構成碳膜片，再
松下電位器的種類是比較多的，主要可以分為三類：合成膜電位器、繞線電位器、有機實體電位器等。合成膜電位器是在絕緣基體上涂上一層合成碳膜，經過加溫聚合后構成碳膜片，再與別的零件組合而成。線繞電位器是利用合金電阻絲在絕緣骨架上繞制成一定的電阻體，這樣中心抽頭的彈片在電阻絲上進行滑動。有機實芯電位器是由有機填料與導電材料、熱固性樹脂配制成電阻粉，通過熱壓，在基座上形成實芯電阻體。該松下電位器的主要特點是耐高溫、結構簡單、可靠性高，壽命長、體積小、廣泛運用于焊接在電路板上作微調使用。松下電位器也常常被稱之為松下可調電阻，那么大家知道松下可調電阻的基本知識以及常用的型號有哪些嗎?下面我來給大家簡單介紹幾款產品吧!

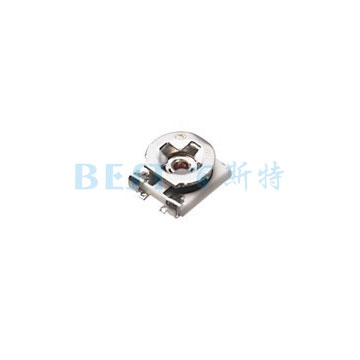

(1)EVM2N_松下電位器
EVM2N技術參數
總電阻值及容差：100Ω~ 1 MΩ，±25 %
旋轉扭矩：0.5 ~ 10 mN·m
額定功率及元件較高電壓：0.15 W，50 V
EVM2N特點
2 mm 方形薄型 SMT 微調電位計
通過金屬陶瓷元件實現高可靠性
帶金屬陶瓷元件和開放式機架設計，較好的可安裝性
EVM2N主要用途
音頻/視頻、辦公和通信設備以及一般電子設備

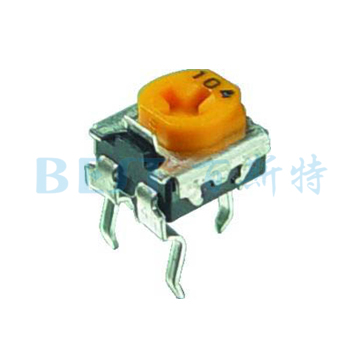

(2)EVND8AA_松下電位器
EVND8AA電氣性能
標稱阻值 100Ωto 1 MΩ
總標稱值偏差 ±30%
阻值規律 B型
較高使用電壓 AC50V
額定功率 0.1W
殘留阻值 R>1KΩ3%
耐濕特性 40±2℃，90%，8H
可焊性 260℃，3S
EVND8AA機械性能
全回轉角度 210o±20 o
旋轉力矩 2 mN.m to 25 mN.m
旋轉止擋強度 0.5K gf.cm Max

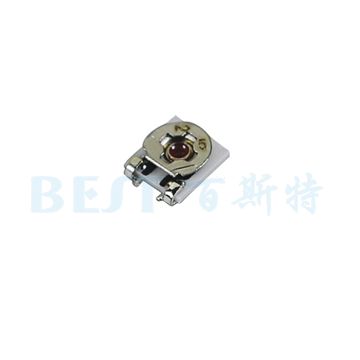

(3)EVM3G_松下電位器
EVM3G技術參數
總電阻值及容差：100Ω~ 1 MΩ， ±20 %
旋轉扭矩：2 ~ 20 mN·m
額定功率及元件較高電壓：0.15 W，50 V
EVM3G特點
采用金屬陶瓷元件可靠性高
JIS C5260-1:1999 標準件
穩定的吸著面，卓越的貼裝性
EVM3G主要用途
用于視頻設備，音響設備，通信設備和其他一般電子設備

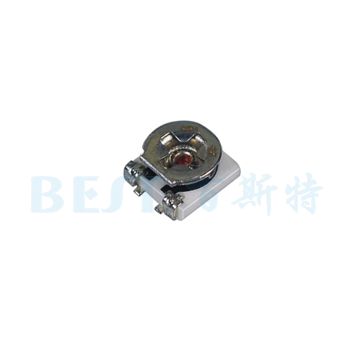

(4)EVM2G_松下電位器
EVM2G技術參數
總電阻值及容差：100Ω~ 1 MΩ，±25 %
旋轉扭矩：0.5 ~ 10 mN·m
額定功率及元件較高電壓：0.15 W，50 V
EVM2G特點
2 mm 方形薄型 SMT 微調電位計
通過金屬陶瓷元件實現高可靠性
帶金屬陶瓷元件和開放式機架設計，較好的可安裝性
EVM2G主要用途
音頻/視頻、辦公和通信設備以及一般電子設備

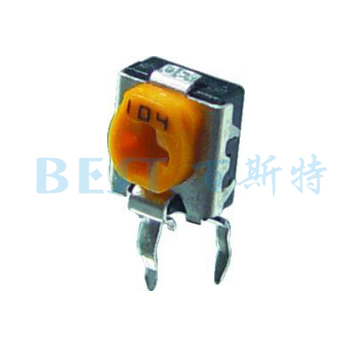

(5)EVND2AA_松下電位器
EVND2AA電氣性能
額定功率 0.1W
較高使用電壓 AC50V
殘留阻值 R>1KΩ3%
可焊性 260℃，3S
耐濕特性 40±2℃，90%，8H
標稱阻值 100Ωto 1 MΩ
總標稱值偏差 ±30%
阻值規律 B型
EVND2AA耐久性能
回轉壽命 R≤15% max.for 100 次
EVND2AA機械性能
全回轉角度 210o±20 o
旋轉止擋強度 0.5K gf.cm Max
旋轉力矩 2 mN.m to 25 mN.m
以上就是關于EVM2N_松下電位器、EVND8AA_松下電位器、EVM3G_松下電位器等產品的相關講解。此外，在使用的過程中，我們要根據電位器安裝的方式，位置、空間等選擇相應規格的電位器的外形和尺寸，而且在電位器驅動裝置的運動形式，應當適于使用時調節方式的要求。由于電位器的規格種類較多，而且規格不同的電位器其大致上的形狀以及端腳會有所差異。所以在焊接時候如果操作不當會出現一些問題，建議在專業人員的指導下進行安裝!
